- L'iniettore, insieme alla colonna e al rilevatore completa la struttura del gascromatografo. Composto essenzialmente da una scatola chiusa e termicamente stabilizzata, al suo interno trova alloggio un inserto in vetro (che non è presente nelle colonne impaccate in quanto sostituito dalla colonna stessa) e un blocco riscaldante.
- Le colonne si dividono in due classi distinte: impaccate e capillari.
Le colonne impaccate sono simili a quelle della tradizionale cromatografia su colonna; sono tubi di teflon, acciaio o vetro borosilicato disattivato di diametro dell'ordine del centimetro e con una lunghezza che può variare dal metro fino ai 10 metri, piegati a spirale o a U e riempiti con la fase stazionaria costituita da un solido di supporto ed un liquido non volatile.
Le colonne capillari sono sottilissimi tubi di silice fusa (fused silica open tubular columns, FSOT) di diametro generalmente non superiore agli 0,53 millimetri e di lunghezza non inferiore ai 10 metri (fino a 150–200 m) avvolte a spirale su un supporto metallico.
- I rivelatori (o detector) possono essere di diversi tipi, in funzione del principio fisico utilizzato per rilevare l'uscita delle sostanze dalla colonna e alla specificità. Possono essere distruttivi (FID) o non distruttivi (ECD, TCD). Le tre classi più comuni sono quelle dei rivelatori a conducibilità termica, dei rivelatori a ionizzazione di fiamma (o FID) e dei rivelatori a cattura di elettroni (o ECD).

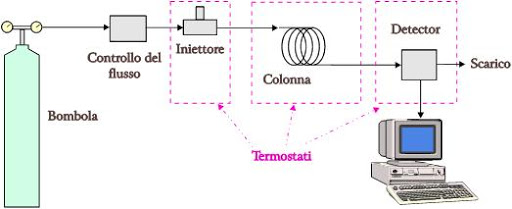

Schema di un Gascromatografo :
[http://www.dima.unige.it/~denegri/PLS2/PENSIERO_SCIENTIFICO%20DEF/CicloH2O/Pages/TIPO%202.htm]
